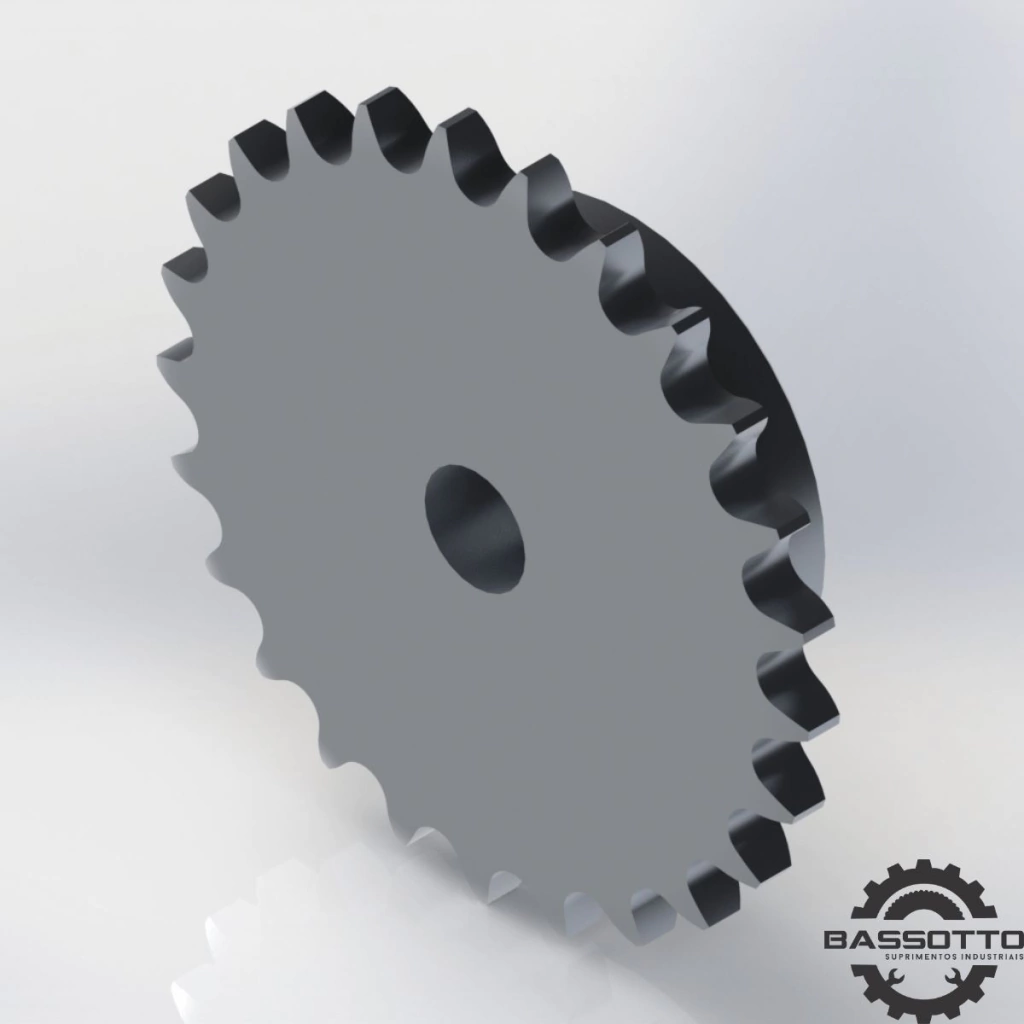

Engrenagem Roda Dentada Simples Tipo 2 ASA60 Z25

A roda dentada é um é um elemento de máquina que possui dentes para transmitir força e rotação através de um eixo. O dente é o acabamento mais eficiente utilizado em rodas de transmissão, sendo mais eficientes comparados com transmissões comuns de polias e correias. As rodas são acopladas a eixos para transmitir movimento de rotação e torque.

A relação entre os números de dentes é fundamental em um projeto de transmissão com rodas dentadas. Sobretudo para determinar quantas vezes o torque aumenta (ou reduz) e a velocidade reduz (ou aumenta).

A roda dentada menor é chamada de pinhão e normalmente é acoplada ao eixo do motor. Como resultado, gira mais rápido, resultando em um torque menor. A roda dentada maior é a coroa. Ela gira mais devagar, ou seja, diminui a velocidade e por consequência aumenta o torque do eixo em que está acoplada.

Especificações Técnicas:

• Número de Dentes: 25


• Passo: 19,05mm (3/4")


• Diâmetro Primitivo: 151,99mm


• Diâmetro do Cubo: 98mm


• Largura Total: 39mm


• Diâmetro Máximo Eixo Recomendado: 65mm


• Largura do Dente: 11,5mm


• Forma Construtiva: Tipo 2, com cubo sólido em apenas um dos lados.


• Material: AÇO SAE1045

Aplicações de Engrenagens de Transmissão Dentadas

1. Esteiras transportadoras;


2. Robôs industriais;


3. Embaladoras;


4. Sistemas de automatização;


5. Escavadeiras e tratores;


6. Elevadores e guindastes;


7. Máquinas de processamento de materiais.
