Engrenagem Roda Dentada Simples Tipo 2 ASA50 Z20

A roda dentada é um é um elemento de máquina que possui dentes para transmitir força e rotação através de um eixo. O dente é o acabamento mais eficiente utilizado em rodas de transmissão, sendo mais eficientes comparados com transmissões comuns de polias e correias. As rodas são acopladas a eixos para transmitir movimento de rotação e torque.

A relação entre os números de dentes é fundamental em um projeto de transmissão com rodas dentadas. Sobretudo para determinar quantas vezes o torque aumenta (ou reduz) e a velocidade reduz (ou aumenta).

A roda dentada menor é chamada de pinhão e normalmente é acoplada ao eixo do motor. Como resultado, gira mais rápido, resultando em um torque menor. A roda dentada maior é a coroa. Ela gira mais devagar, ou seja, diminui a velocidade e por consequência aumenta o torque do eixo em que está acoplada.

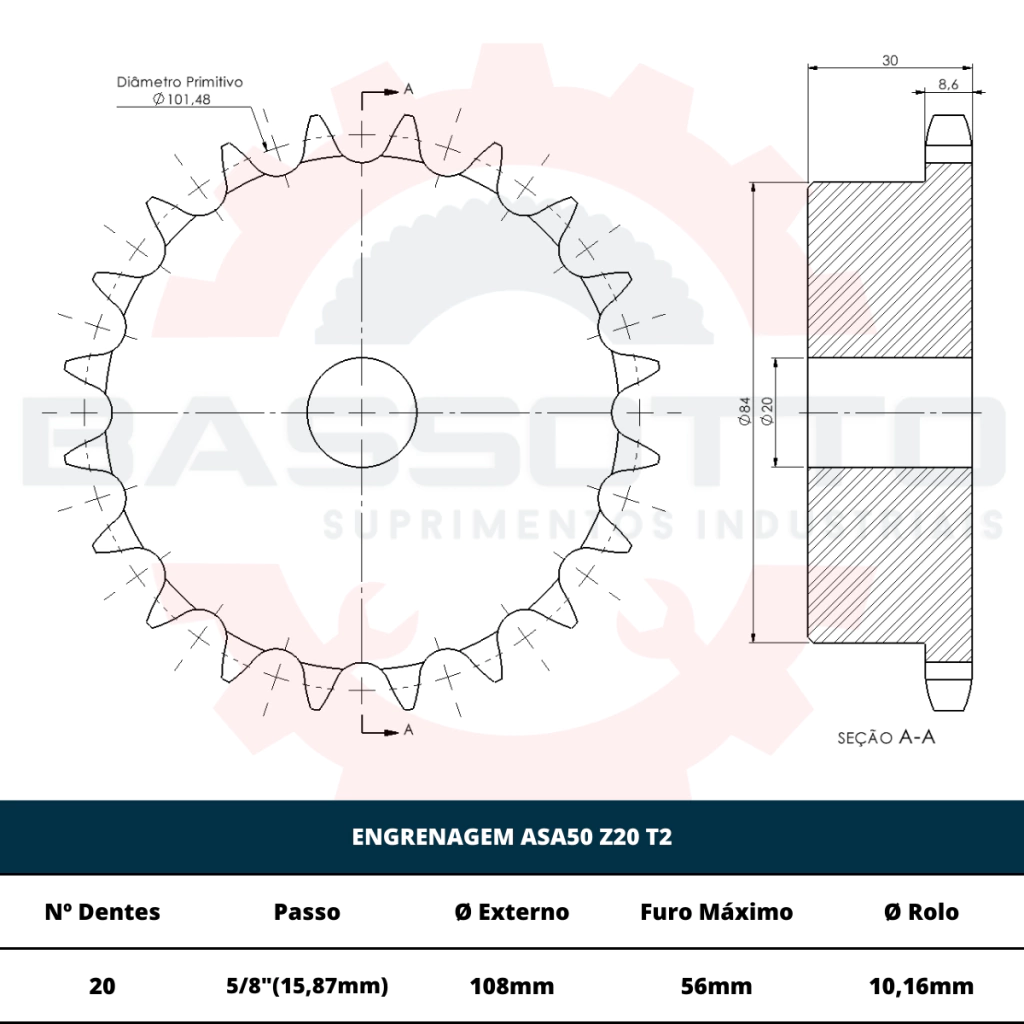

Especificações Técnicas:

• Número de Dentes: 20


• Passo: 15,875mm (5/8")


• Diâmetro Primitivo: 101,48mm


• Diâmetro do Cubo: 84mm


• Largura Total: 30mm


• Diâmetro Máximo Eixo Recomendado: 56mm


• Largura do Dente: 8,6mm


• Forma Construtiva: Tipo 2, com cubo sólido em apenas um dos lados.


• Material: AÇO SAE1045

Aplicações de Engrenagens de Transmissão Dentadas

1. Esteiras transportadoras;


2. Robôs industriais;


3. Embaladoras;


4. Sistemas de automatização;


5. Escavadeiras e tratores;


6. Elevadores e guindastes;


7. Máquinas de processamento de materiais.
